根据国质检认联[2016]622号《质检总局 发改委 工业和信息化部 国家认监委 国家标准委关于推进机器人检测认证体系建设的意见》精神,机器人检测认证体系实行统一的CR认证标志。对于工业机器人来说,可以选择做机器人在安全和EMC方面的CR认证,今天我们主要讨论工业机器人在CR认证中,EMC有哪些要求?测试要遵循哪些标准?
机器人认证中,EMC对机器人的发射和抗扰度分别作了要求,遵循标准:GB 17799.4-2012电磁兼容-通用标准工业环境中的发射;GB/T 17799.2-2003电磁兼容-通用标准工业环境中的抗扰度试验。
首先,我们看一下发射部分的要求:

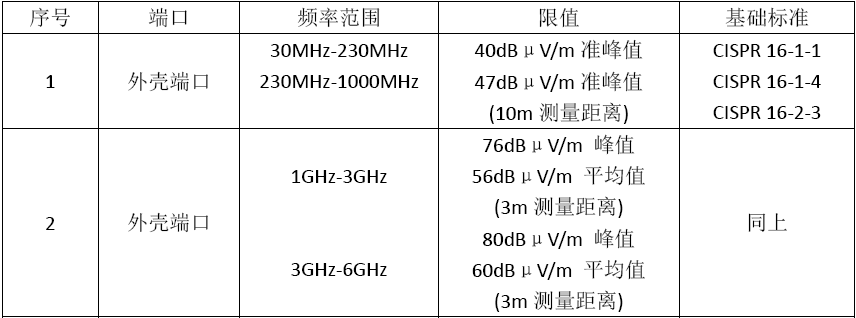

辐射骚扰部分的要求见表1
表1 发射 外壳端口
备注:
内部发射源的工作频率低于9kHz,仅需测量到230MHz;
内部发射源的最高工作频率低于108MHz,仅需测量到1GHz;
内部发射源的最高工作频率在108MHz-500MHz,仅需测量到2GHz;
内部发射源的最高工作频率在500MHz-1GHz,仅需测量到5GHz;
内部发射源的最高工作频率高于1GHz,则需测量进行到6GHz;

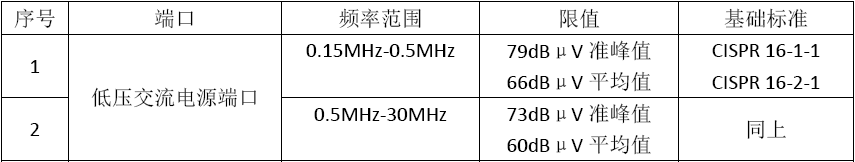

电源端传导骚扰部分的要求见表2
表2 发射 低压交流电源端口

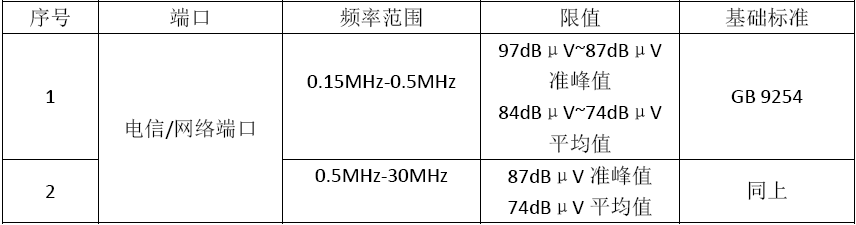

电信/网络端骚扰部分的要求见表3
表3 发射 电信/网络端口
下来我们看一下抗扰度部分的要求:
表4 外壳端口抗扰度试验
备注:
工频磁场只应用于对磁场敏感的装置
性能判据A:试验期间和之后,设备连续正常工作,性能水平不得低于制造商规定的水平。
性能判据B:试验之后,设备连续正常工作,性能水平不得低于制造商规定的水平,试验期间允许功能降低,但实际工作状态或储存的数据不允许改变。
性能判据C:允许暂时功能丧失,只要这种功能可自行恢复或者手动恢复。

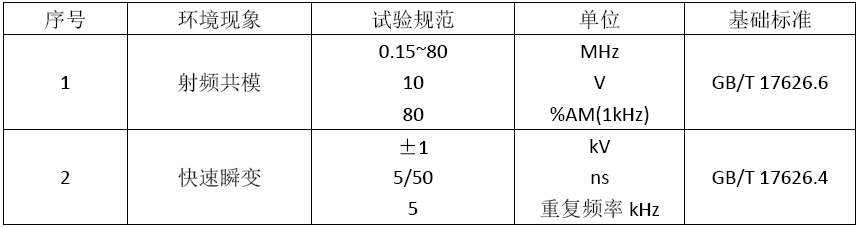

表5 信号端口抗扰度试验

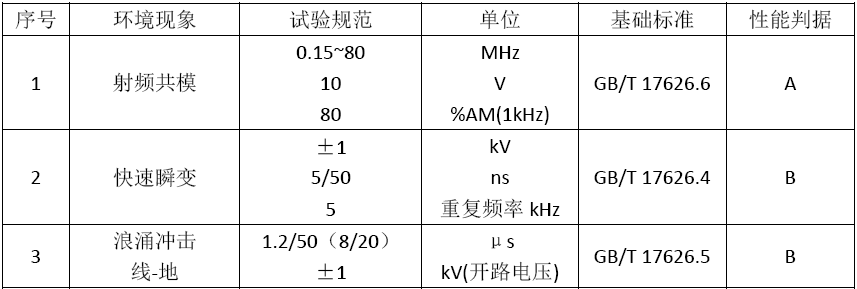

表6 直流电源输入/输出端口抗扰度试验

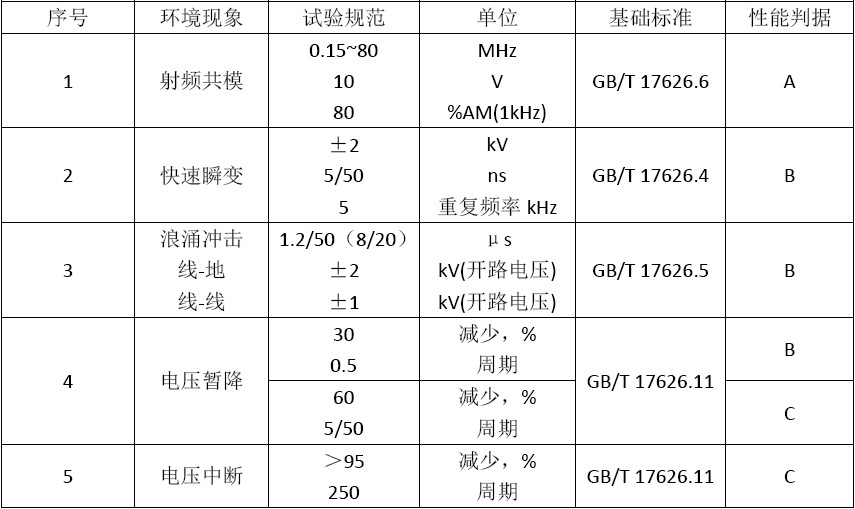

表7 交流电源输入/输出端口抗扰度试验
表 8 功能接地端口抗扰度试验
