机械电气保护方式有哪些?有何区别呢?

点击:165 日期:2022-03-14 选择字号:

电对我们日常生活来说是非常重要的,但电的危险性也是绝对不可忽视的,在每年的安全生产事故统计中可以发现,触电事故造成的死亡人数占据非常大的比例,每年由于触电造成的死亡人数超过8000人。因此做好电气保护是至关重要的。

那么在工业机器上需要设置什么样的保护方式,才能确保不会产生电气伤害呢,机械电气安全标准IEC 60204中给出了详细的要求,主要有短路保护、过载保护、过流保护等。那么这些电气保护方式之间有何区别,又有何关系?

基本概念:

依照标准中的定义:

短路是当电路的绝缘保护遭受外来的机械破坏之后产生的过电流现象,而短路保护则是为了避免这种过电流产生危险而设置的保护。被破坏的绝缘保护既可以是绕组漆包线为代表的功能绝缘,也可以是带电导体到金属外壳之间为防触电而设置的基本绝缘;

过载是绝缘保护处于正常时,电气线路中产生的过电流现象,这种过电流产生高温破坏绝缘保护,甚至烧毁线路及电气部件。过载保护则是为了避免这类过电流引发危险而设置的保护。

短路保护和过载保护其实都属于过流保护,只是两种保护侧重预防的危险不同而已。

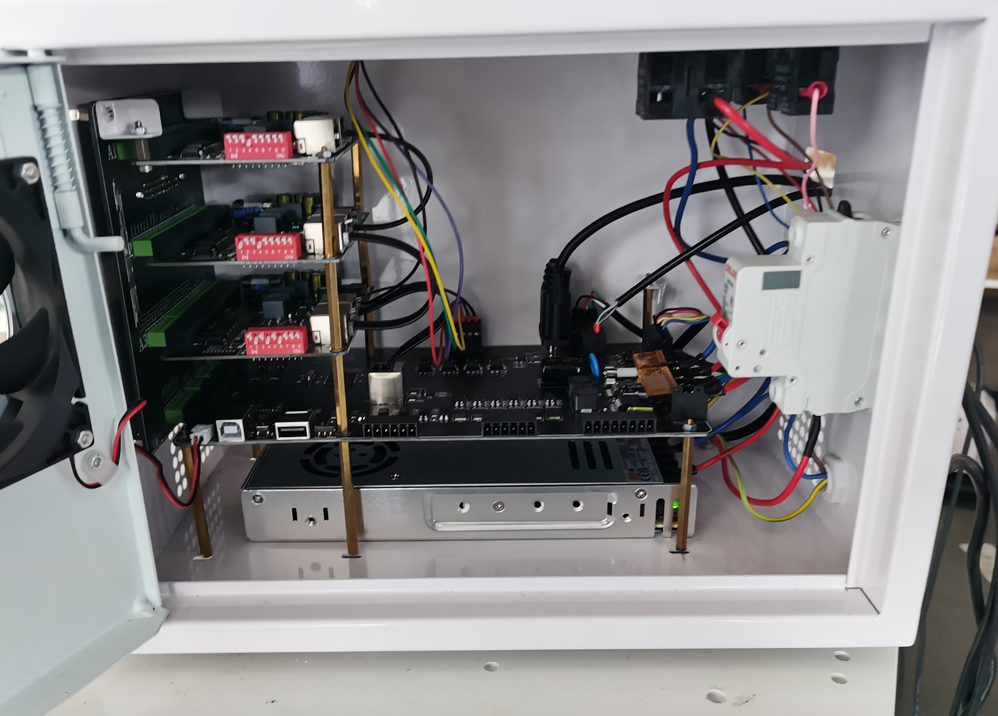

工业机器的电气保护:

对于工业机器而言,除电源的输入端应设置总的过电流保护装置外,机器中的各支路也要设置单独的过电流保护装置。对于各支路的导线线径相同,那么允许共用过流保护装置。如果某条支路线径有减小,则该支路也要单独设置过流保护装置。另外,对于插座、照明电路应设置独立的保护装置。

这时你可能会问:

既然短路保护和过载保护都属于过流保护,那到底该怎么选呢?

在具体选择何种过流保护方式时,主要取决于负载的类型。

如果负载是额定功率超过500W的电机,一般就需要设置过载保护,如果该过载保护装置无法切断短路电流,则还要增加短路保护。

其他情况下可以使用短路保护,当然也要同时确保该保护不会误动作而且保护的额定值符合EN 60204-17.2.10节的要求。
